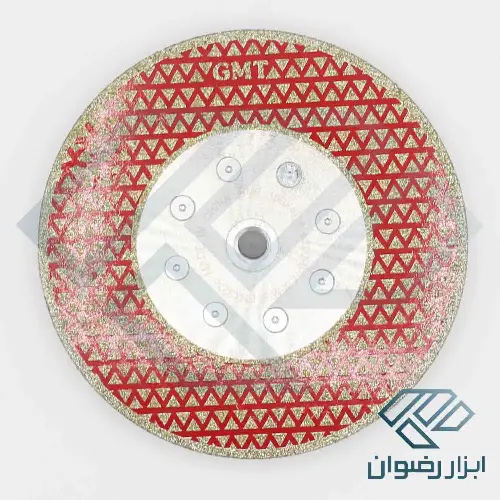

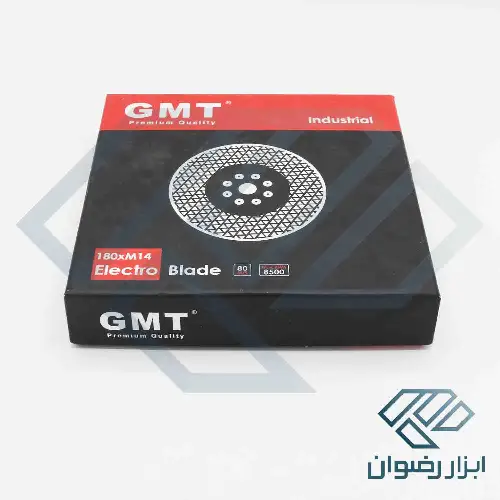

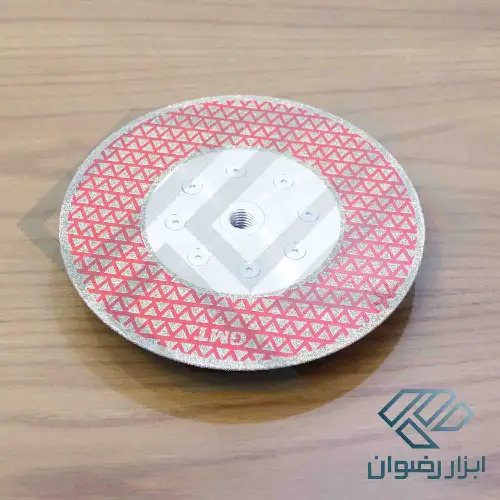

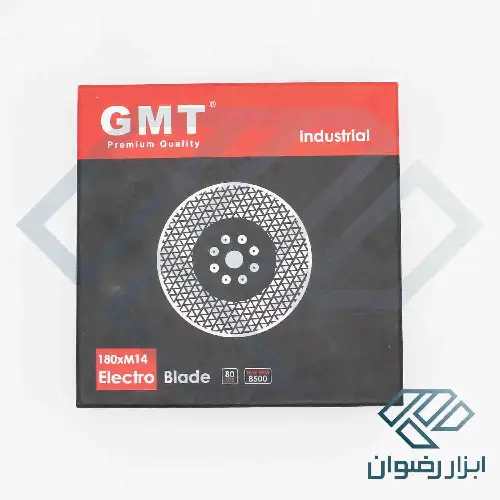

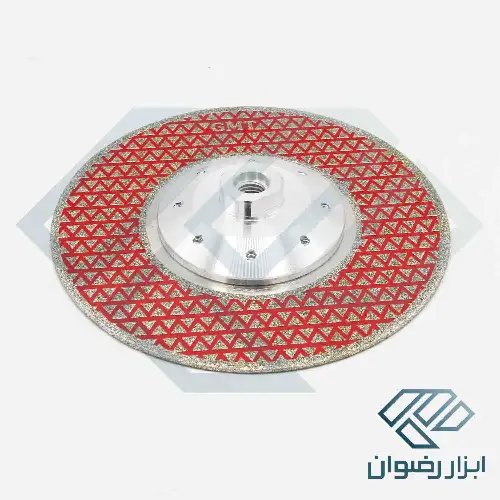

صفحه برش الکتروبلید بزرگ جی ام تی 180 میلیمتر

الکترو پلیتد چیست؟ بررسی کامل ابزارهای Electroplated و کاربرد آنها

الکترو پلیتد (Electroplated) یکی از روش های پیشرفته برای ساخت ابزارهای ساینده و برشی با استفاده از ذرات الماس یا CBN است. در این فناوری، ذرات ساینده روی سطح یک بدنه فلزی قرار گرفته و توسط یک لایه فلزی، معمولا نیکل، به شکل محکم روی بدنه تثبیت می شوند. نتیجه این فرایند، ابزاری با لبه های برنده تیز، دقت مناسب و قابلیت براده برداری سریع است.

ابزارهای الکترو پلیتد به دلیل بیرون زدگی قابل توجه دانه های ساینده از سطح پوشش، تماس موثری با قطعه کار ایجاد می کنند. به همین دلیل در عملیات برش، سایش، سنگ زنی، شیار زنی و ایجاد پروفیل روی مواد سخت و ترد کاربرد گسترده ای دارند. پژوهش های تخصصی نیز نشان داده اند که ساختار الکتروپلیتد به دلیل قرارگیری دانه های الماس در یک لایه فلزی می تواند برای پردازش مواد سخت مانند سرامیک، کاربید و شیشه مناسب باشد.

الکترو بلید چگونه ساخته می شود؟

ساخت ابزار الکترو پلیتد بر اساس فرایند آبکاری الکتروشیمیایی انجام می شود. در این روش، بدنه ابزار نقش پایه را دارد و ذرات ساینده روی قسمت مورد نظر قرار می گیرند. سپس فلز موجود در حمام آبکاری به صورت کنترل شده روی سطح رسوب می کند و دانه های ساینده را در جای خود نگه می دارد.

نقش نیکل در ساخت ابزار الکترو پلیتد

نیکل یکی از فلزات رایج در ساخت ابزارهای الکترو بلید است. این فلز وظیفه نگهداری دانه های ساینده روی بدنه را بر عهده دارد و می تواند استحکام و مقاومت مناسبی در برابر سایش ایجاد کند.

در مطالعات انجام شده روی ابزارهای الماس الکترو پلیتد، ضخامت لایه زیرین نیکل، میزان پوشش دانه های الماس و شرایط فرایند آبکاری از عوامل موثر بر عملکرد نهایی ابزار معرفی شده اند.

ساختار تک لایه در الکترو بلید

یکی از تفاوت های مهم ابزار الکترو پلیتد با بسیاری از ابزارهای ساینده دیگر، استفاده از یک لایه اصلی از دانه های ساینده است. این ساختار باعث می شود بخش قابل توجهی از دانه الماس در بیرون از لایه فلزی قرار داشته باشد.

این ویژگی به ایجاد لبه برنده تیز و افزایش تماس موثر دانه با سطح قطعه کمک می کند. در منابع تخصصی، همین میزان بیرون زدگی دانه ها یکی از دلایل عملکرد تهاجمی و سرعت براده برداری ابزارهای الکترو بلید عنوان شده است.

مزایای ابزار الکترو پلیتد چیست؟

ابزارهای الکترو پلیتد برای کاربردهایی ساخته می شوند که در آنها سرعت برش، شکل دقیق ابزار و دسترسی به لبه های ساینده اهمیت زیادی دارد.

برش سریع و تهاجمی

بیرون بودن بخش زیادی از دانه های الماس یا CBN باعث می شود ابزار تماس مستقیم و موثری با سطح قطعه داشته باشد. در نتیجه برای برخی عملیات خشن و سریع، عملکرد مناسبی ارائه می دهد.

قابلیت ایجاد پروفیل های دقیق

در فرایند تولید ابزار الکترو پلیتد، لایه ساینده مطابق فرم بدنه ایجاد می شود. به همین دلیل می توان ابزارهایی با شکل های خاص برای ایجاد شیار، پروفیل و فرم های پیچیده تولید کرد.

این ویژگی به ویژه در ابزارهای سفارشی و عملیات دقیق اهمیت دارد. منابع صنعتی نیز قابلیت ساخت بدنه های متنوع و پروفیل های خاص را از مزایای مهم ابزارهای الکترو بلید معرفی کرده اند.

تولید حرارت کمتر در برخی عملیات

ساختار باز و بیرون زدگی دانه های ساینده می تواند به خروج بهتر براده و کاهش اصطکاک غیر ضروری کمک کند. البته میزان حرارت تولید شده به سرعت دستگاه، فشار کار، جنس قطعه، نوع ابزار و شرایط خشک یا مرطوب بودن عملیات بستگی دارد.

عدم نیاز معمول به عملیات Dress

بسیاری از ابزارهای الکترو بلید مانند چرخ های سنگ زنی معمولی برای استفاده مستمر نیاز به Dress کردن ندارند. ابزار معمولا تا زمانی مورد استفاده قرار می گیرد که دانه های ساینده موجود روی سطح، عملکرد قابل قبول خود را حفظ کنند.

امکان بازسازی برخی ابزارها

یکی از ویژگی های اقتصادی بعضی ابزارهای الکترو پلیتد این است که می توان لایه ساینده را از روی بدنه جدا کرد و در شرایط مناسب، عملیات آبکاری مجدد انجام داد. این قابلیت به نوع ابزار و طراحی بدنه بستگی دارد.

معایب و محدودیت های الکترو پلیتد

در کنار مزایا، ابزارهای الکترو پلیتد محدودیت هایی نیز دارند که هنگام انتخاب باید مورد توجه قرار بگیرد.

عمر ابزار به شرایط کار وابسته است

در ساختار تک لایه، تعداد لایه های ساینده محدود است. بنابراین هنگامی که دانه های الماس یا CBN موجود روی سطح فرسوده شوند، عملکرد ابزار نیز کاهش پیدا می کند.

اهمیت انتخاب دانه ساینده مناسب

اندازه دانه الماس، میزان پوشش سطح، نحوه تثبیت دانه ها و ضخامت لایه فلزی روی عملکرد ابزار تاثیر مستقیم دارند. تحقیقات انجام شده نشان داده اند که پارامترهای ساخت می توانند تاثیر قابل توجهی بر عملکرد سنگ زنی ابزار الکترو پلیتد داشته باشند.

احتمال تجمع نامناسب دانه ها

در فرایند تولید، نحوه توزیع دانه های ساینده اهمیت زیادی دارد. تجمع بیش از حد دانه ها می تواند توزیع یکنواخت سطح را کاهش دهد و بر عملکرد ابزار تاثیر منفی بگذارد. پژوهش های دانشگاهی نیز مشکل تجمع دانه ها و تاثیر پوشش نیکل روی لبه های برنده الماس را بررسی کرده اند.

الکترو پلیتد برای چه موادی مناسب است؟

انتخاب ابزار الکترو بلید باید بر اساس جنس قطعه کار و نوع عملیات انجام شود. الماس به دلیل سختی بسیار بالا برای بسیاری از مواد سخت و غیر فلزی گزینه مناسبی است.

سنگ و مرمر

ابزارهای الماس الکترو پلیتد می توانند برای عملیات روی سنگ، مرمر و برخی مواد سنگی مورد استفاده قرار بگیرند. شکل دقیق ابزار و سرعت برش باعث شده این فناوری در ساخت ابزارهای مخصوص پروفیل و پرداخت سنگ مورد توجه قرار بگیرد.

شیشه

شیشه یکی از موادی است که به ابزارهای ساینده دقیق نیاز دارد. ابزارهای الماس الکترو پلیتد در عملیات برش و سنگ زنی شیشه کاربرد دارند و می توانند برای ایجاد فرم های خاص نیز مورد استفاده قرار بگیرند.

سرامیک

سرامیک های فنی و مهندسی به دلیل سختی و شکنندگی، از مواد دشوار برای ماشین کاری محسوب می شوند. ابزارهای الماس الکترو پلیتد در برخی عملیات سنگ زنی و ایجاد شیار روی این مواد استفاده می شوند. پژوهش های علمی نیز عملکرد ابزارهای الکترو پلیتد را در سنگ زنی سرامیک آلومینا بررسی کرده اند.

کاربید و مواد فوق سخت

ابزارهای الکترو پلیتد الماس برای برخی عملیات روی کاربید، ابزارهای PCD و سایر مواد سخت نیز استفاده می شوند. در این کاربردها، تیزی لبه و بیرون زدگی مناسب دانه ساینده اهمیت زیادی دارد.

کامپوزیت ها و فایبرگلاس

مواد کامپوزیتی، فایبرگلاس و برخی مواد غیر فلزی سخت نیز می توانند با ابزارهای الماس الکترو پلیتد ماشین کاری شوند. انتخاب دانه مناسب و سرعت صحیح دستگاه برای جلوگیری از آسیب به قطعه اهمیت دارد.

کاربردهای مهم ابزار Electroplated

الکترو پلیتد فقط به یک نوع ابزار محدود نمی شود و می تواند در شکل های مختلف تولید شود.

صفحه و دیسک الکترو پلیتد

دیسک های الکترو پلیتد برای برش یا سنگ زنی مواد مختلف استفاده می شوند. بسته به طراحی، می توان آنها را برای عملیات ظریف یا برش سریع به کار گرفت.

فرز و ابزار پروفیل الکترو پلیتد

یکی از کاربردهای مهم فناوری الکترو پلیتد، ساخت ابزارهای دارای فرم خاص است. دانه های ساینده روی فرم دقیق بدنه قرار می گیرند و امکان ایجاد شیار یا پروفیل مشخص را فراهم می کنند.

مته و ابزار سوراخکاری

برخی مته ها و ابزارهای سوراخکاری الماس نیز با فناوری الکترو پلیتد تولید می شوند. این محصولات برای سوراخکاری شیشه، سنگ، سرامیک و مواد سخت غیر فلزی کاربرد دارند.

چرخ سنگ زنی الکترو پلیتد

چرخ های سنگ زنی الکترو پلیتد به دلیل ساختار خاص خود برای عملیات پروفیل زنی، سنگ زنی و شکل دهی مورد استفاده قرار می گیرند. در مقایسه با برخی چرخ های سنتی، امکان ساخت فرم های خاص یکی از مزیت های مهم آنها است.

ابزارهای الکترو پلیتد برای سنگ

در صنعت سنگ می توان از ابزارهای الماس الکترو پلیتد برای برخی عملیات برش، شیار زنی، فرم دهی و پرداخت استفاده کرد.

ابزارهای الکترو پلیتد برای شیشه

برای کار روی شیشه، انتخاب اندازه دانه و فرم ابزار اهمیت زیادی دارد. ابزار مناسب باید بتواند برش یا سایش کنترل شده ایجاد کند و احتمال لب پر شدن قطعه را کاهش دهد.

ابزارهای الکترو پلیتد برای سرامیک

سرامیک های سخت و ترد به ابزار ساینده ای نیاز دارند که توانایی حفظ لبه برنده و ایجاد سایش کنترل شده را داشته باشد. به همین دلیل ابزارهای الماس الکترو پلیتد در برخی کاربردهای سرامیکی مورد استفاده قرار می گیرند.

تفاوت الکترو پلیتد با ابزارهای الماس رزینی و متال باند

در ابزارهای رزینی و متال باند، دانه های ساینده در یک ساختار پیوندی قرار می گیرند. اما در ابزار الکترو پلیتد، دانه ها به کمک یک لایه فلزی روی سطح بدنه تثبیت می شوند.

الکترو پلیتد در برابر رزین باند

ابزار رزین باند معمولا دارای ساختاری متفاوت در نگهداری دانه های ساینده است، در حالی که الکترو پلیتد معمولا از یک لایه ساینده روی سطح بدنه استفاده می کند.

در الکترو پلیتد، میزان بیرون زدگی دانه بیشتر است و این موضوع می تواند باعث ایجاد برش تیزتر و سرعت بالاتر در برخی عملیات شود. در مقابل، ساختار تک لایه باعث می شود ابزار از نظر ظرفیت ساینده قابل مقایسه مستقیم با چرخ های چند لایه نباشد.

الکترو پلیتد در برابر متال باند

در متال باند، دانه های ساینده در یک بدنه فلزی متراکم قرار می گیرند، اما در الکترو پلیتد، دانه ها معمولا در یک لایه فلزی سطحی تثبیت می شوند.

به همین دلیل الکترو پلیتد برای ابزارهایی با فرم پیچیده و پروفیل خاص بسیار کاربردی است. منابع تخصصی نیز قابلیت تولید شکل های متنوع و پروفیل های دقیق را از ویژگی های این فناوری معرفی کرده اند.

هنگام خرید ابزار الکترو پلیتد به چه نکاتی توجه کنیم؟

انتخاب محصول مناسب فقط بر اساس عبارت الکترو پلیتد انجام نمی شود. چند عامل مهم باید همزمان بررسی شوند.

جنس قطعه کار را مشخص کنید

ابتدا مشخص کنید ابزار قرار است روی سنگ، شیشه، سرامیک، کاربید، کامپوزیت یا ماده دیگری استفاده شود. نوع الماس و مشخصات ابزار باید با جنس قطعه هماهنگ باشد.

اندازه دانه الماس را بررسی کنید

اندازه دانه روی میزان زبری، سرعت براده برداری و کیفیت سطح تاثیر دارد. برای عملیات خشن معمولا مشخصات دانه متفاوتی نسبت به عملیات ظریف مورد نیاز است.

سرعت مجاز ابزار را کنترل کنید

قبل از استفاده، حتما سرعت مجاز درج شده روی ابزار و دستگاه را بررسی کنید. استفاده از ابزار ساینده در سرعت نامناسب می تواند باعث کاهش عمر ابزار و افزایش خطرات کاری شود.

شکل ابزار را متناسب با عملیات انتخاب کنید

دیسک، چرخ، مته، فرز انگشتی و ابزارهای پروفیل دار هر کدام برای عملیات مشخصی طراحی شده اند. شکل ابزار باید با نوع دسترسی و فرم مورد نیاز روی قطعه هماهنگ باشد.

کیفیت پوشش الکترو پلیتد را در نظر بگیرید

یکنواختی توزیع دانه ها، کیفیت اتصال آنها به بدنه و طراحی صحیح لایه فلزی از عوامل موثر در عملکرد ابزار هستند. تحقیقات ساخت ابزارهای الکترو پلیتد نیز نشان داده اند که ضخامت لایه نیکل و درصد پوشش دانه های الماس می تواند بر عملکرد سنگ زنی تاثیر بگذارد.

نکات استفاده صحیح از ابزار الکترو پلیتد

برای افزایش عمر ابزار، فشار بیش از حد به آن وارد نکنید و اجازه دهید دانه های ساینده عملیات برش و سایش را انجام دهند.

استفاده از سرعت مناسب، انتخاب دانه متناسب با جنس قطعه و جلوگیری از ضربه ناگهانی می تواند به عملکرد بهتر ابزار کمک کند. همچنین در عملیات طولانی، شرایط خنک کاری و خروج براده باید متناسب با نوع ابزار و قطعه کار انتخاب شود.

در صورت مشاهده کاهش محسوس عملکرد، افزایش لرزش، تغییر شکل ابزار یا آسیب دیدگی پوشش، استفاده از ابزار را متوقف کرده و وضعیت آن را بررسی کنید.

آیا الکترو پلیتد برای کارهای حرفه ای مناسب است؟

الکترو پلیتد در بسیاری از کاربردهای صنعتی و حرفه ای مورد استفاده قرار می گیرد؛ به خصوص زمانی که تیزی لبه، شکل دقیق ابزار، قابلیت ایجاد پروفیل خاص یا ماشین کاری مواد سخت اهمیت داشته باشد.

با این حال، انتخاب ابزار باید بر اساس کاربرد واقعی انجام شود. یک ابزار الکترو پلیتد مناسب برای شیشه لزوما بهترین گزینه برای سرامیک، کاربید یا کامپوزیت نیست. مشخصات فنی ابزار، اندازه دانه، جنس بدنه و شرایط کاری باید با یکدیگر هماهنگ باشند.

خرید ابزار الکترو پلیتد از ابزار رضوان

اگر به دنبال خرید ابزار الکترو پلیتد برای برش، سنگ زنی، شیار زنی، سوراخکاری یا فرم دهی هستید، توجه به مشخصات فنی محصول اهمیت زیادی دارد. در **فروشگاه ابزارآلات رضوان** می توانید محصولات مرتبط با ابزارهای برشی و سایشی را بررسی کرده و محصول مورد نظر خود را متناسب با نوع کار انتخاب کنید.

هنگام خرید، مشخصاتی مانند نوع دانه ساینده، اندازه دانه، قطر ابزار، ضخامت، نوع اتصال، سرعت مجاز و جنس قطعه کار را بررسی کنید. انتخاب صحیح ابزار علاوه بر بهبود کیفیت عملیات، می تواند از استهلاک زودهنگام ابزار و آسیب به قطعه جلوگیری کند.

جمع بندی

الکترو پلیتد یا Electroplated یکی از فناوری های مهم در تولید ابزارهای ساینده الماس و CBN است. در این روش، دانه های ساینده با استفاده از یک لایه فلزی، معمولا نیکل، روی سطح بدنه تثبیت می شوند. ساختار تک لایه و بیرون زدگی مناسب دانه ها باعث می شود این ابزارها در بسیاری از عملیات برش، سنگ زنی و فرم دهی عملکرد تیز و سریعی داشته باشند.

قابلیت تولید ابزار با فرم های خاص، امکان استفاده روی مواد سخت و ترد و ساختار مناسب برای براده برداری سریع، از ویژگی های مهم این فناوری محسوب می شود. در مقابل، عمر ابزار به میزان سایش لایه ساینده وابسته است و انتخاب نادرست دانه یا مشخصات ابزار می تواند عملکرد آن را کاهش دهد.

برای خرید ابزار الکترو پلیتد، مهم ترین موضوع انتخاب محصول بر اساس جنس قطعه، نوع عملیات، اندازه دانه، شکل ابزار و سرعت کاری دستگاه است. با بررسی این موارد می توان ابزار مناسب تری برای کارگاه، پروژه های صنعتی و عملیات دقیق انتخاب کرد.
