سه نظام اتومات نیمه فلزی؛ بررسی تخصصی کیفیت، کاربرد و نکات خرید
سه نظام اتومات نیمه فلزی یکی از قطعات مهم در ساختار دریل های برقی و برخی ابزارهای سوراخکاری است که وظیفه اصلی آن نگهداری مته و انتقال مطمئن نیروی چرخشی از دستگاه به ابزار است. اگرچه سه نظام در ظاهر قطعه ای ساده به نظر می رسد، اما کیفیت ساخت آن می تواند مستقیما روی دقت سوراخکاری، میزان لرزش، گیرش مته، عمر ابزار و کیفیت نتیجه کار تاثیر بگذارد.
در سال های اخیر، سه نظام های اتومات به دلیل سرعت بالای تعویض مته و حذف نیاز به آچار سه نظام، محبوبیت زیادی در میان کاربران حرفه ای و عمومی پیدا کرده اند. مدل های نیمه فلزی نیز با هدف ایجاد تعادل میان استحکام، وزن، ارگونومی و قیمت تولید می شوند.
برای انتخاب یک سه نظام مناسب، توجه به ظرفیت گیرش به تنهایی کافی نیست. عواملی مانند دقت فک ها، میزان لنگی، کیفیت مکانیزم داخلی، جنس قطعات، نوع اتصال، گشتاور گیرش و سازگاری با دستگاه باید همزمان بررسی شوند.
سه نظام اتومات نیمه فلزی چیست؟
سه نظام اتومات یا Keyless Chuck نوعی سه نظام است که برای باز و بسته کردن مته به آچار مخصوص نیاز ندارد. کاربر با چرخاندن پوسته سه نظام، فک های داخلی را باز یا بسته می کند و مته در مرکز سه نظام قرار می گیرد.
در مدل نیمه فلزی، ساختار سه نظام معمولا ترکیبی از قطعات فلزی و پوسته یا اجزای پلیمری است. این طراحی می تواند وزن مجموعه را کاهش دهد و در عین حال بخش های اصلی مکانیزم گیرش را از فلز تشکیل دهد.
در سه نظام های حرفه ای، طراحی فک ها و مکانیزم داخلی اهمیت بسیار زیادی دارد. شرکت Yukiwa نیز در محصولات Keyless خود روی ساخت دقیق فک ها، عملیات حرارتی، گشتاور گیرش و مکانیزم خود سفت شونده تاکید کرده است.

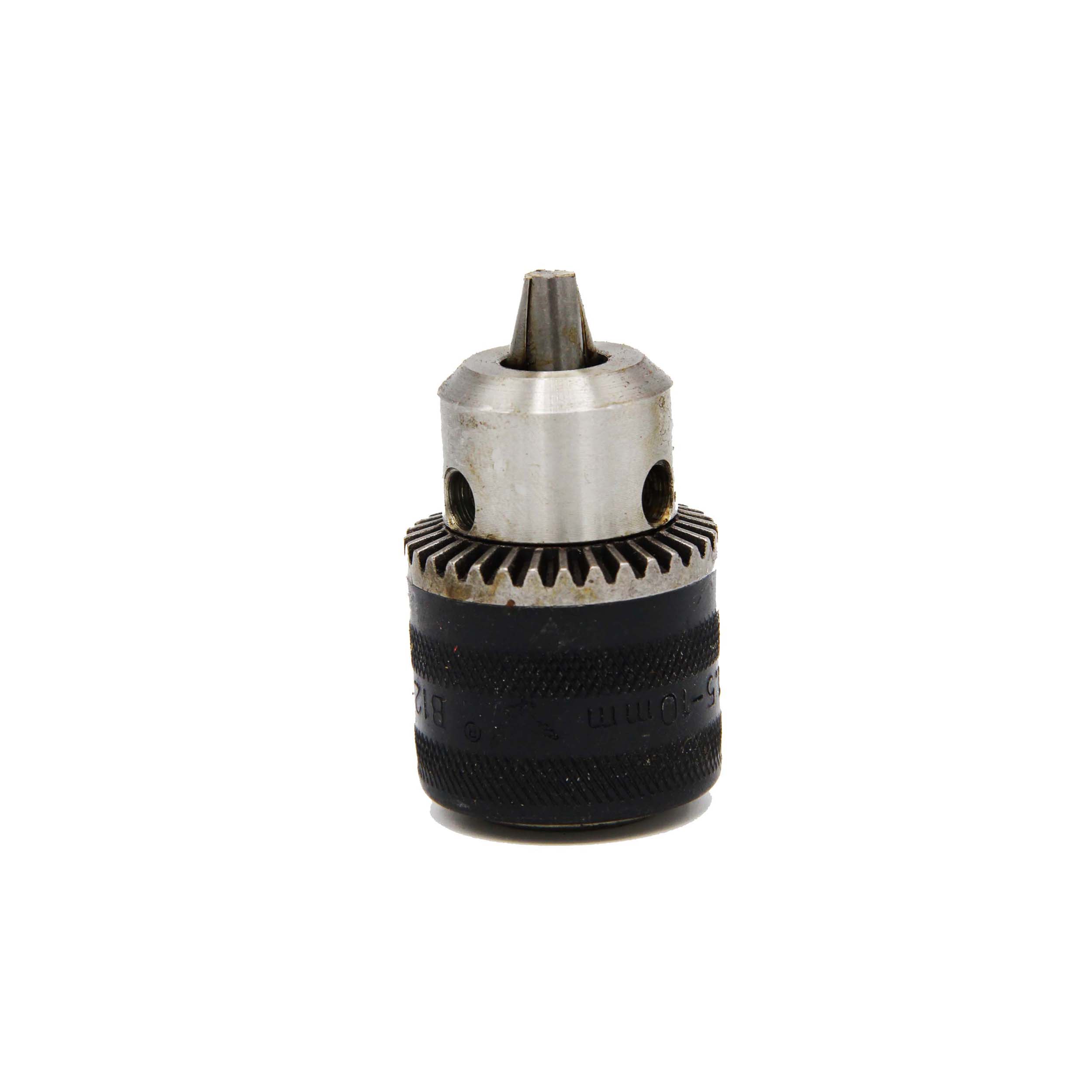

تفاوت سه نظام اتومات با سه نظام آچاری

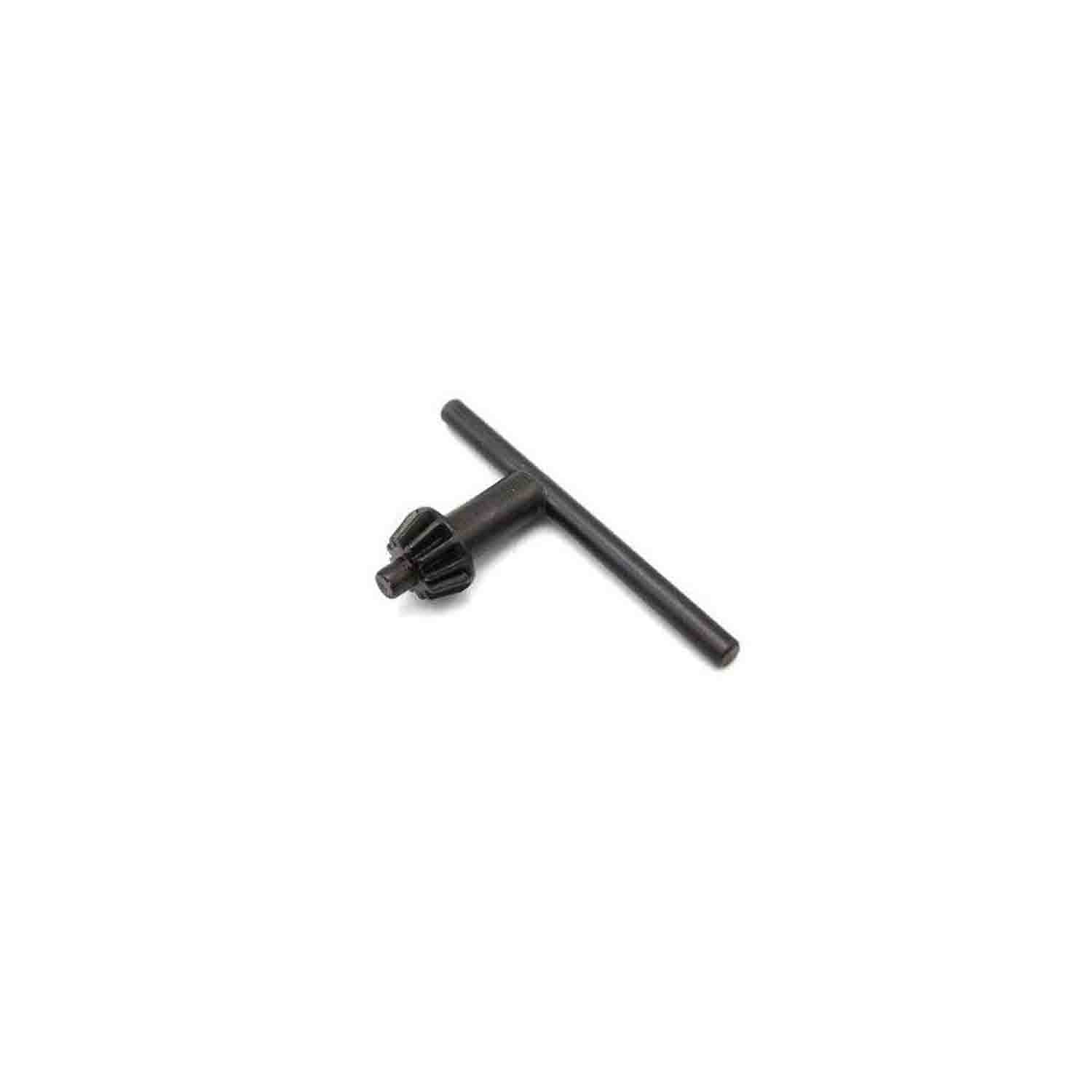

در سه نظام آچاری، برای باز و بسته کردن فک ها از آچار مخصوص استفاده می شود. این روش می تواند نیروی گیرش بالایی ایجاد کند، اما تعویض مته زمان بیشتری می برد.
در سه نظام اتومات، عملیات تعویض مته بسیار سریع تر انجام می شود و کاربر بدون نیاز به ابزار اضافی می تواند فک ها را باز و بسته کند.
این ویژگی برای کارگاه هایی که مته ها و متعلقات مختلف را به صورت متوالی تعویض می کنند، اهمیت زیادی دارد.
منظور از نیمه فلزی بودن سه نظام چیست؟
نیمه فلزی بودن به این معنی است که تمام اجزای سه نظام لزوما فلزی نیستند. در بسیاری از طراحی ها، قسمت های اصلی و تحمل کننده نیرو از فلز ساخته شده و پوسته بیرونی برای کاهش وزن یا ایجاد گیرش بهتر با دست، از مواد پلیمری یا ترکیب فلز و پلیمر تولید می شود.
Yukiwa نیز در محصولات خود به استفاده از پوسته های پلاستیکی و فلزی اشاره می کند و توضیح می دهد که پوسته پلاستیکی می تواند برای کاهش وزن مورد استفاده قرار گیرد، در حالی که پوسته فلزی ظاهر سنگین تر و صنعتی تری ایجاد می کند.
کیفیت سه نظام اتومات نیمه فلزی چگونه مشخص می شود؟
کیفیت سه نظام را نمی توان فقط از روی ظاهر یا وزن آن تشخیص داد. یک سه نظام با کیفیت باید هنگام بستن مته، گیرش یکنواخت ایجاد کند و ابزار را تا حد امکان روی محور نگه دارد.
مهم ترین معیارهای تشخیص کیفیت سه نظام
برای بررسی یک سه نظام اتومات نیمه فلزی باید چند ویژگی اصلی را در نظر گرفت:
* کیفیت ساخت فک ها
* دقت حرکت سه فک
* میزان لنگی
* کیفیت رزوه و مکانیزم داخلی
* قدرت گیرش
* کیفیت پوسته
* مقاومت در برابر سایش
* سازگاری اتصال با دستگاه
* ظرفیت واقعی گیرش
* کیفیت ماشینکاری قطعات
هرچه این عوامل دقیق تر کنترل شده باشند، عملکرد سه نظام در استفاده طولانی مدت پایدارتر خواهد بود.
نقش فک ها در عملکرد سه نظام
فک ها مهم ترین قسمت سه نظام برای نگهداری مته هستند. سه فک باید به صورت هماهنگ حرکت کنند تا ابزار در مرکز قرار بگیرد.
اگر یکی از فک ها حرکت نامنظم داشته باشد یا سطح تماس فک با ساق مته کیفیت مناسبی نداشته باشد، احتمال ایجاد لنگی افزایش پیدا می کند.
اهمیت سخت کاری فک ها
فک های سه نظام در معرض فشار و سایش مداوم قرار دارند. به همین دلیل سخت کاری مناسب می تواند مقاومت آنها در برابر فرسایش و تغییر شکل را افزایش دهد.
Bosch در سه نظام های حرفه ای خود از فک های سخت کاری شده استفاده می کند و این ویژگی را یکی از عوامل موثر در دقت بیشتر معرفی کرده است.
هماهنگی سه فک
سه فک باید به صورت همزمان به سمت مرکز حرکت کنند. این هماهنگی باعث می شود مته در مرکز قرار بگیرد و احتمال انحراف کاهش پیدا کند.
اگر مکانیزم داخلی دقت کافی نداشته باشد، ممکن است سه نظام در برخی قطرهای مته عملکرد مناسبی داشته باشد اما در قطرهای دیگر دچار لنگی یا گیرش نامناسب شود.
لنگی سه نظام چیست و چرا اهمیت دارد؟
یکی از مهم ترین مشخصات فنی سه نظام، Runout یا لنگی است.
لنگی نشان می دهد ابزار نصب شده تا چه اندازه از محور واقعی چرخش فاصله می گیرد. هرچه مقدار لنگی کمتر باشد، مرکزیت مته بهتر خواهد بود.
در کاربردهای عمومی ممکن است مقدار کمی لنگی قابل قبول باشد، اما در سوراخکاری دقیق، افزایش لنگی می تواند روی قطر سوراخ، لرزش و کیفیت سطح تاثیر بگذارد.
Yukiwa در محصولات دقیق خود T.I.R را به عنوان یکی از شاخص های اصلی دقت اعلام می کند و برای برخی مدل های دقیق، مقادیر کمتر از 50 میکرون و حتی کمتر از 30 میکرون را ارائه کرده است.
T.I.R چیست؟
T.I.R مخفف Total Indicator Runout است و یکی از روش های متداول برای بیان میزان لنگی مجموعه چرخشی محسوب می شود.
در هنگام مقایسه دو سه نظام، اگر اطلاعات T.I.R توسط سازنده اعلام شده باشد، این عدد می تواند معیار بسیار مفیدتری نسبت به ظاهر، وزن یا قیمت محصول باشد.
البته باید توجه داشت که روش اندازه گیری، قطر میله تست و محل اندازه گیری نیز اهمیت دارد؛ بنابراین اعداد T.I.R باید در شرایط آزمون مشخص شده توسط سازنده مقایسه شوند.
گشتاور گیرش سه نظام چه اهمیتی دارد؟
گشتاور گیرش یا Gripping Torque مشخص می کند سه نظام تا چه اندازه می تواند مته را در برابر نیروهای چرخشی نگه دارد.
در زمان سوراخکاری، مخصوصا هنگام کار روی فلزات، نیروهای زیادی به مته وارد می شود. اگر گیرش مناسب نباشد، مته ممکن است داخل سه نظام لغزش داشته باشد.
Yukiwa تاکید می کند که گشتاور گیرش سه نظام به عواملی مانند اندازه بدنه، شکل فک ها و وجود یا نبود مکانیزم قفل بستگی دارد.
مکانیزم خود سفت شونده چیست؟
در بعضی سه نظام های اتومات حرفه ای، مکانیزم Self Tightening وجود دارد.
در این طراحی، افزایش نیروی برش می تواند باعث افزایش نیروی گیرش شود. این موضوع در شرایطی که دستگاه تحت فشار کاری قرار دارد، اهمیت زیادی دارد.
Bosch نیز در سه نظام EXPERT خود از مکانیزم خود سفت شونده استفاده کرده و اعلام می کند که گیرش سه نظام متناسب با نیروی سوراخکاری تنظیم می شود.
کاربردهای سه نظام اتومات نیمه فلزی
سه نظام اتومات نیمه فلزی می تواند در طیف گسترده ای از کارهای سوراخکاری مورد استفاده قرار گیرد.
کاربرد در دریل های برقی
یکی از رایج ترین کاربردها، استفاده به عنوان سه نظام جایگزین یا اصلی در دریل های برقی است.
تعویض سریع مته در این نوع سه نظام باعث می شود زمان آماده سازی کار کاهش پیدا کند.
کاربرد در دریل های شارژی
وزن سه نظام در ابزارهای شارژی اهمیت بیشتری دارد. کاهش وزن می تواند به ایجاد تعادل بهتر ابزار و کاهش خستگی کاربر کمک کند.
در عین حال، سه نظام باید توان تحمل گشتاور دستگاه را داشته باشد.
کاربرد در نجاری
برای سوراخکاری چوب، MDF و برخی متریال های مشابه، سه نظام اتومات گزینه ای کاربردی محسوب می شود.
تعویض سریع مته های چوب، مته های مارپیچ و متعلقات مختلف یکی از مزیت های اصلی این ساختار است.
کاربرد در نصب و تعمیرات
در کارهای نصب، مونتاژ و تعمیرات عمومی، سرعت تعویض مته اهمیت زیادی دارد.
به همین دلیل سه نظام اتومات می تواند نسبت به سه نظام آچاری تجربه کاری سریع تری ایجاد کند.
کاربرد در سوراخکاری فلز
استفاده از سه نظام اتومات در سوراخکاری فلز نیازمند توجه بیشتری به کیفیت و قدرت گیرش است.
هرچه فشار کاری بیشتر باشد، کیفیت فک ها، میزان لنگی و توان مکانیزم گیرش اهمیت بیشتری پیدا می کند.
چالش های استفاده از سه نظام اتومات نیمه فلزی
سه نظام نیمه فلزی با وجود مزایای متعدد، برای تمام کاربردها انتخاب ایده آل نیست.
افزایش لقی در اثر استفاده طولانی
سایش قطعات داخلی می تواند به مرور زمان باعث افزایش لقی شود.
در صورت مشاهده حرکت غیر عادی فک ها، سخت شدن حرکت پوسته یا افزایش محسوس لنگی، بهتر است وضعیت سه نظام بررسی شود.
لغزش مته
اگر مته به اندازه کافی در سه نظام محکم نشده باشد، ممکن است هنگام افزایش بار کاری دچار لغزش شود.
این اتفاق می تواند به ساق مته و سطوح داخلی فک ها آسیب وارد کند.
چرا سفت کردن بیش از حد هم مناسب نیست؟
بستن سه نظام با نیروی بسیار زیاد همیشه به معنی عملکرد بهتر نیست.
فشار نامناسب می تواند به رزوه ها، پوسته یا مکانیزم داخلی آسیب وارد کند. روش صحیح بستن باید متناسب با طراحی سه نظام و دستورالعمل سازنده باشد.
ورود گرد و غبار
گرد و غبار چوب و ذرات فلزی می توانند وارد مکانیزم سه نظام شوند و عملکرد روان قطعات داخلی را کاهش دهند.
در محیط های بسیار آلوده، نگهداری و تمیزکاری منظم اهمیت بیشتری دارد.
سه نظام 13 میلی متر؛ چرا این اندازه محبوب است؟
سه نظام 13 میلی متر یکی از اندازه های متداول در دریل های حرفه ای و عمومی است.
این ظرفیت امکان استفاده از طیف گسترده ای از مته ها و متعلقات را فراهم می کند.
با این حال، عبارت 13 میلی متر فقط ظرفیت اسمی را مشخص می کند و به تنهایی نشان دهنده کیفیت سه نظام نیست.
برای نمونه، Bosch در مدل های Keyless خود گزینه های 1 تا 13 میلی متر و 2 تا 13 میلی متر را با اتصال های مختلف ارائه می کند.
بنابراین هنگام خرید باید علاوه بر ظرفیت، نوع اتصال، حداقل قطر گیرش و سازگاری سه نظام با دستگاه نیز بررسی شود.
# شفت 1/2 اینچ در سه نظام چه معنایی دارد؟
یکی از مشخصات مهم هنگام خرید سه نظام، نوع اتصال آن است.
رزوه 1/2-20 UNF یکی از اتصالات مورد استفاده در سه نظام های مخصوص دریل است. Yukiwa نیز این رزوه را در برخی مدل های 13 میلی متری خود معرفی کرده است.
بنابراین اگر سه نظامی با شفت یا اتصال 1/2 اینچ خریداری می کنید، باید مشخصات دقیق رزوه و دستگاه مقصد با یکدیگر مطابقت داشته باشند.
صرفا یکسان بودن عبارت 1/2 اینچ برای اطمینان از سازگاری کافی نیست.
سه نظام اتومات نیمه فلزی برای چه کاربری مناسب است؟
این نوع سه نظام برای کاربرانی مناسب است که ترکیبی از سرعت، راحتی، وزن مناسب و مقاومت قابل قبول را می خواهند.
گزینه مناسب برای:
* دریل های برقی
* برخی دریل های شارژی
* تعمیرات عمومی
* نصب و مونتاژ
* نجاری
* سوراخکاری چوب
* سوراخکاری عمومی
* کارگاه های سبک و نیمه حرفه ای
برای چه کاربردهایی باید با دقت بیشتری انتخاب شود؟
اگر کاربر قصد سوراخکاری سنگین فلز، عملیات بسیار دقیق یا استفاده مداوم صنعتی دارد، باید سه نظام را بر اساس مشخصات دقیق فنی انتخاب کند.
در این شرایط، فقط نیمه فلزی بودن یا 13 میلی متر بودن کافی نیست.
چگونه یک سه نظام اتومات نیمه فلزی با کیفیت بخریم؟
هنگام خرید سه نظام بهتر است این موارد را بررسی کنید:
1. ظرفیت گیرش
حداقل و حداکثر قطر مته باید مشخص باشد.
2. نوع اتصال
رزوه یا شفت سه نظام باید با دستگاه شما مطابقت داشته باشد.
3. میزان لنگی
در صورت اعلام T.I.R توسط سازنده، این عدد یکی از بهترین شاخص های مقایسه کیفیت است.
4. جنس فک ها
فک های مقاوم و سخت کاری شده برای استفاده طولانی مدت گزینه بهتری هستند.
5. کیفیت پوسته
در مدل های نیمه فلزی باید به کیفیت اتصال پوسته، مقاومت آن و راحتی گرفتن با دست توجه شود.
6. مکانیزم گیرش
وجود مکانیزم خود سفت شونده یا قفل کننده، بسته به نوع کاربرد، می تواند مزیت مهمی باشد.
7. سازگاری با توان دستگاه
سه نظام باید برای نوع دستگاه و میزان گشتاور آن مناسب باشد.
سه نظام اتومات نیمه فلزی و اهمیت خرید از فروشگاه تخصصی
انتخاب سه نظام مناسب فقط خرید یک قطعه جانبی نیست. اگر اتصال اشتباه باشد یا ظرفیت سه نظام با دستگاه هماهنگ نباشد، حتی یک محصول با کیفیت نیز نمی تواند عملکرد مطلوبی ارائه دهد.
به همین دلیل خرید از یک فروشگاه تخصصی ابزار می تواند انتخاب را ساده تر کند.
**ابزار رضوان** با ارائه تجهیزات و متعلقات تخصصی ابزار، امکان بررسی مشخصات محصول و انتخاب مناسب برای کاربردهای مختلف را فراهم می کند.
در زمان خرید سه نظام اتومات نیمه فلزی از ابزار رضوان، بهتر است مشخصات دستگاه، نوع اتصال، ظرفیت مورد نیاز و نوع کاری که قرار است انجام شود را در نظر بگیرید.

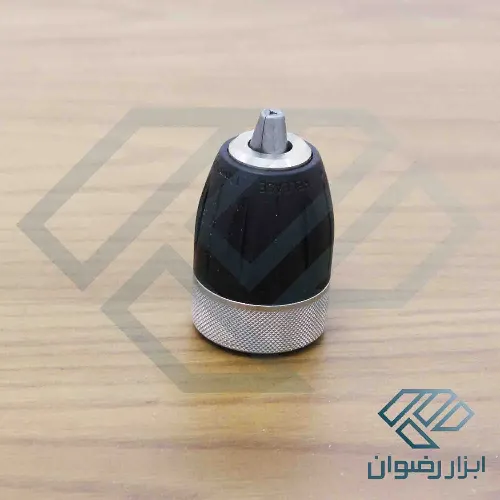

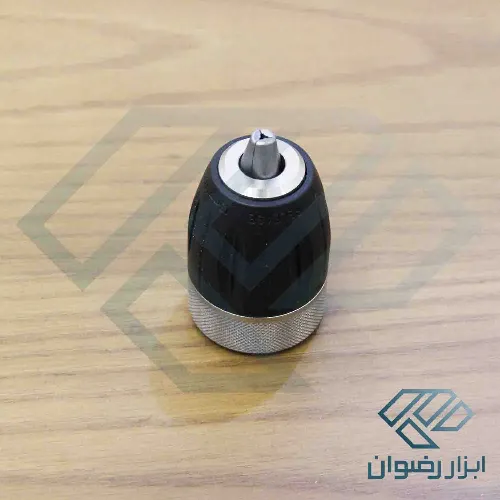

بررسی سه نظام 13 اتومات نیمه فلزی آی تی سی I.T.C شفت 1/2 اینچ
اگر هدف شما انتخاب **سه نظام 13 اتومات نیمه فلزی آی تی سی I.T.C شفت 1/2 اینچ** است، چهار مشخصه اصلی این محصول از اهمیت بیشتری برخوردار هستند:
ظرفیت 13 میلی متر
ظرفیت 13 میلی متر، دامنه مناسبی برای بسیاری از عملیات عمومی سوراخکاری ایجاد می کند.
ساختار اتومات
عدم نیاز به آچار سه نظام، سرعت تعویض مته را افزایش می دهد.
ساختار نیمه فلزی
ترکیب اجزای فلزی و پوسته مناسب می تواند بین مقاومت و وزن تعادل ایجاد کند.
اتصال 1/2 اینچ
اتصال باید پیش از خرید با رزوه دستگاه مقصد تطبیق داده شود.
> نکته مهم: مشخصات قطعی مانند جنس دقیق فک، محدوده کامل گیرش، میزان T.I.R، سرعت مجاز و گشتاور قابل تحمل باید بر اساس دیتاشیت رسمی همان مدل I.T.C بررسی شود و نباید صرفا از روی ظاهر محصول حدس زده شود.
آینده سه نظام های اتومات به چه سمتی می رود؟
توسعه سه نظام های جدید بیشتر روی چهار محور متمرکز است: دقت بیشتر، وزن کمتر، گیرش قوی تر و دوام بالاتر.
افزایش دقت
کاهش لنگی در آینده اهمیت بیشتری پیدا خواهد کرد، زیرا ابزارهای مدرن توانایی کار با دقت بالاتری دارند.
افزایش قدرت گیرش
مکانیزم های خود سفت شونده و قفل کننده می توانند احتمال لغزش یا باز شدن سه نظام را کاهش دهند.
کاهش وزن
استفاده از مواد مهندسی شده و طراحی بهینه پوسته می تواند وزن سه نظام را کاهش دهد بدون اینکه لزوما استحکام مجموعه کاهش پیدا کند.
افزایش عمر قطعات
فک های سخت کاری شده، ماشینکاری دقیق و طراحی بهتر مکانیزم داخلی می تواند عمر مفید سه نظام را افزایش دهد.
جمع بندی نهایی
سه نظام اتومات نیمه فلزی قطعه ای ساده اما بسیار تاثیرگذار در عملکرد دریل است. کیفیت این قطعه مستقیما با دقت سوراخکاری، میزان لرزش، قدرت گیرش مته و دوام ابزار ارتباط دارد.
در انتخاب یک سه نظام مناسب نباید تنها به ظرفیت 13 میلی متر یا ظاهر نیمه فلزی آن توجه کرد. کیفیت فک ها، میزان لنگی، گشتاور گیرش، نوع مکانیزم، کیفیت ماشینکاری، نوع رزوه و سازگاری با دستگاه همگی باید بررسی شوند.
سه نظام های اتومات برای کاربرانی که سرعت تعویض مته و راحتی کار اهمیت دارد، مزیت قابل توجهی دارند. در مدل های حرفه ای تر نیز مکانیزم خود سفت شونده، فک های سخت کاری شده و کنترل دقیق Runout می تواند عملکرد سه نظام را به سطح بالاتری برساند.
در نهایت، اگر قصد خرید **سه نظام 13 اتومات نیمه فلزی آی تی سی I.T.C شفت 1/2 اینچ** را دارید، انتخاب درست باید بر اساس مشخصات واقعی دستگاه و نوع کار انجام شود، نه صرفا ظرفیت یا ظاهر محصول.
