تبدیل پنج شیار به چهار شیار؛ داستان یک اختلاف مهندسی
وقتی صحبت از **تبدیل پنج شیار به چهار شیار** می شود، معمولا ذهن ما مستقیما به سمت یک قطعه کوچک برای اتصال مته می رود. اما پشت این قطعه کوچک، داستان جالبی از تکامل ابزارهای چکشی وجود دارد.
برای درک دلیل تولید این مبدل، بهتر است سوال را کمی متفاوت مطرح کنیم:
**چرا اصلا دو سیستم چهار شیار و پنج شیار به وجود آمدند؟**
پاسخ این سوال به زمانی بر می گردد که سازندگان ابزار تلاش می کردند یک مشکل مهم را حل کنند؛ چگونه می توان مته را خیلی سریع تعویض کرد، در حالی که انرژی شدید ضربه نیز با کمترین اتلاف به نوک مته منتقل شود؟
سیستم SDS-plus که توسط Bosch توسعه پیدا کرد، از سال 1975 به عنوان یک سیستم اتصال سریع مطرح شد. چند سال بعد، با افزایش نیاز به ابزارهای سنگین تر، سیستم SDS-max برای دستگاه های بزرگ تر توسعه پیدا کرد.
قبل از SDS چه مشکلی وجود داشت؟
در ابزارهای قدیمی تر، تعویض مته همیشه به سادگی امروز نبود.
کاربر باید زمان بیشتری برای باز کردن و بستن ابزار صرف می کرد و سیستم اتصال نیز باید همزمان چند وظیفه را انجام می داد؛ مته باید محکم نگه داشته می شد، حرکت چرخشی را دریافت می کرد و در ابزارهای چکشی باید امکان حرکت رفت و برگشتی مناسب نیز وجود داشت.
مشکل فقط سرعت تعویض مته نبود
مهندسان با یک مسئله پیچیده تر مواجه بودند.
در یک دریل چکشی، انرژی ضربه از مکانیزم داخلی دستگاه به مته منتقل می شود. اگر اتصال میان ابزار و مته طراحی مناسبی نداشته باشد، بخشی از انرژی تلف می شود.
Bosch در توضیح روند طراحی SDS-plus اشاره می کند که مته باید همزمان امکان حرکت داشته باشد، قفل شود و بچرخد تا انرژی ایجاد شده توسط چکش به شکل موثری به نوک مته برسد.
همین جا فلسفه SDS شکل گرفت
بنابراین SDS صرفا یک روش برای «جا زدن سریع مته» نبود.
هدف اصلی ایجاد سیستمی بود که میان **سرعت تعویض، انتقال نیرو، حرکت محوری و نگهداری مطمئن مته** تعادل ایجاد کند.
تولد SDS-plus؛ شروع یک تغییر بزرگ
در سال 1975، Bosch سیستم SDS-plus را برای ابزارهای چکشی کوچک تر معرفی کرد. این سیستم با ساق 10 میلی متری طراحی شد و امکان تعویض سریع متعلقات بدون نیاز به ابزار اضافی را فراهم کرد.
چرا SDS-plus موفق شد؟
موفقیت SDS-plus فقط به دلیل سرعت تعویض مته نبود.
این سیستم برای ابزارهایی طراحی شده بود که باید سبک، سریع و قابل کنترل باشند و در عین حال انرژی ضربه را به شکل مناسبی به مته منتقل کنند.
چهار شیار چه نقشی داشتند؟
ساختار ساق SDS-plus دارای چهار شیار است که بخشی از آنها درگیر شدن با مکانیزم قفل و انتقال نیرو را امکان پذیر می کنند.
این طراحی باعث شد مته بتواند در زمان ضربه حرکت محوری کنترل شده داشته باشد، اما همزمان اتصال آن با دستگاه حفظ شود.
نتیجه چه بود؟
کاربر دیگر مجبور نبود برای هر بار تعویض مته، زمان زیادی صرف باز و بسته کردن سه نظام کند.
مته در جای خود قرار می گرفت و سیستم قفل داخلی آن را نگه می داشت.
اما ابزارها بزرگ تر شدند
موفقیت SDS-plus یک مشکل جدید ایجاد کرد.
هرچه فناوری ابزارهای چکشی پیشرفت کرد، دستگاه های قدرتمندتری ساخته شدند.
کارگاه ها دیگر فقط به سوراخ های کوچک و متوسط نیاز نداشتند. عملیات تخریب، سوراخکاری های بزرگ، کار روی بتن سنگین و پروژه های ساختمانی بزرگ به ابزارهایی با انرژی ضربه بیشتر احتیاج داشتند.
اینجا بود که یک سوال جدید مطرح شد:
**آیا می توان همان سیستم SDS-plus را برای دستگاه های بسیار قدرتمند نیز استفاده کرد؟**
پاسخ مهندسان منفی بود
افزایش قدرت دستگاه به معنی افزایش فشار روی رابط، ساق مته و مکانیزم انتقال نیرو است.
برای ابزارهای سنگین تر، یک ساق بزرگ تر و سیستم اتصال مقاوم تر منطقی تر بود.
در اسناد Bosch، SDS-max به عنوان سیستم توسعه یافته برای چکش های بزرگ تر معرفی شده و تاریخ معرفی آن 1985 ثبت شده است.
تولد SDS-max
SDS-max با ساق بزرگ تر 18 میلی متری توسعه پیدا کرد تا بتواند با کلاس جدیدی از چکش های قدرتمندتر هماهنگ شود.
بنابراین پنج شیار برای چه بود؟
پنج شیار در SDS-max بخشی از طراحی رابط بزرگ تر و مقاوم تر این سیستم است.
در نتیجه، چهار شیار و پنج شیار صرفا دو شکل ظاهری متفاوت نیستند؛ هر کدام برای یک کلاس مشخص از ابزار و میزان متفاوتی از بار کاری طراحی شده اند.
چرا مهندسان یک سیستم واحد نساختند؟
این شاید مهم ترین سوال درباره تبدیل پنج شیار به چهار شیار باشد.
چرا از ابتدا یک رابط ساخته نشد که روی تمام دستگاه ها کار کند؟
پاسخ در تفاوت قدرت ابزارها است
یک چکش سبک و یک چکش تخریب سنگین، نیاز یکسانی ندارند.
اگر رابط بیش از اندازه بزرگ طراحی شود، دستگاه های کوچک تر سنگین و غیر ضروری می شوند.
اگر رابط برای دستگاه کوچک طراحی شود، ممکن است برای انتقال انرژی بسیار زیاد ابزارهای سنگین مناسب نباشد.
طراحی ابزار همیشه یک مصالحه مهندسی است
سازنده باید میان چند عامل تعادل برقرار کند:
* وزن دستگاه
* انرژی ضربه
* اندازه مته
* میزان گشتاور
* دوام رابط
* سرعت تعویض مته
* راحتی کاربر
* هزینه تولید
بنابراین وجود SDS-plus و SDS-max را می توان نتیجه همین تفاوت نیازها دانست.
هر سیستم برای یک کلاس کاری ساخته شد
SDS-plus برای ابزارهای سبک تر و متوسط بسیار مناسب بود.
SDS-max برای کارهای سنگین تر و دستگاه های قدرتمندتر شکل گرفت.
Bosch نیز SDS-max را برای چکش های بزرگ و عملیات سنگین معرفی کرده است.
پس تبدیل پنج شیار به چهار شیار چرا لازم شد؟
اینجا داستان مبدل شروع می شود.
فرض کنید یک کارگاه در طول سال های مختلف تجهیزات متنوعی خریداری کرده است.
در یک طرف کارگاه یک بتن کن SDS-max وجود دارد.
در قفسه دیگر مجموعه ای از مته های SDS-plus قرار دارد.
حالا برای یک عملیات خاص، کاربر به یکی از همان مته های چهار شیار نیاز دارد.
آیا باید دستگاه دیگری خرید؟
از نظر فنی می توان یک دستگاه SDS-plus تهیه کرد.
اما همیشه چنین کاری منطقی نیست.
اگر استفاده از مته SDS-plus گاه به گاه باشد، خرید دستگاه دوم می تواند هزینه اضافی ایجاد کند.
اینجا مبدل وارد بازی می شود

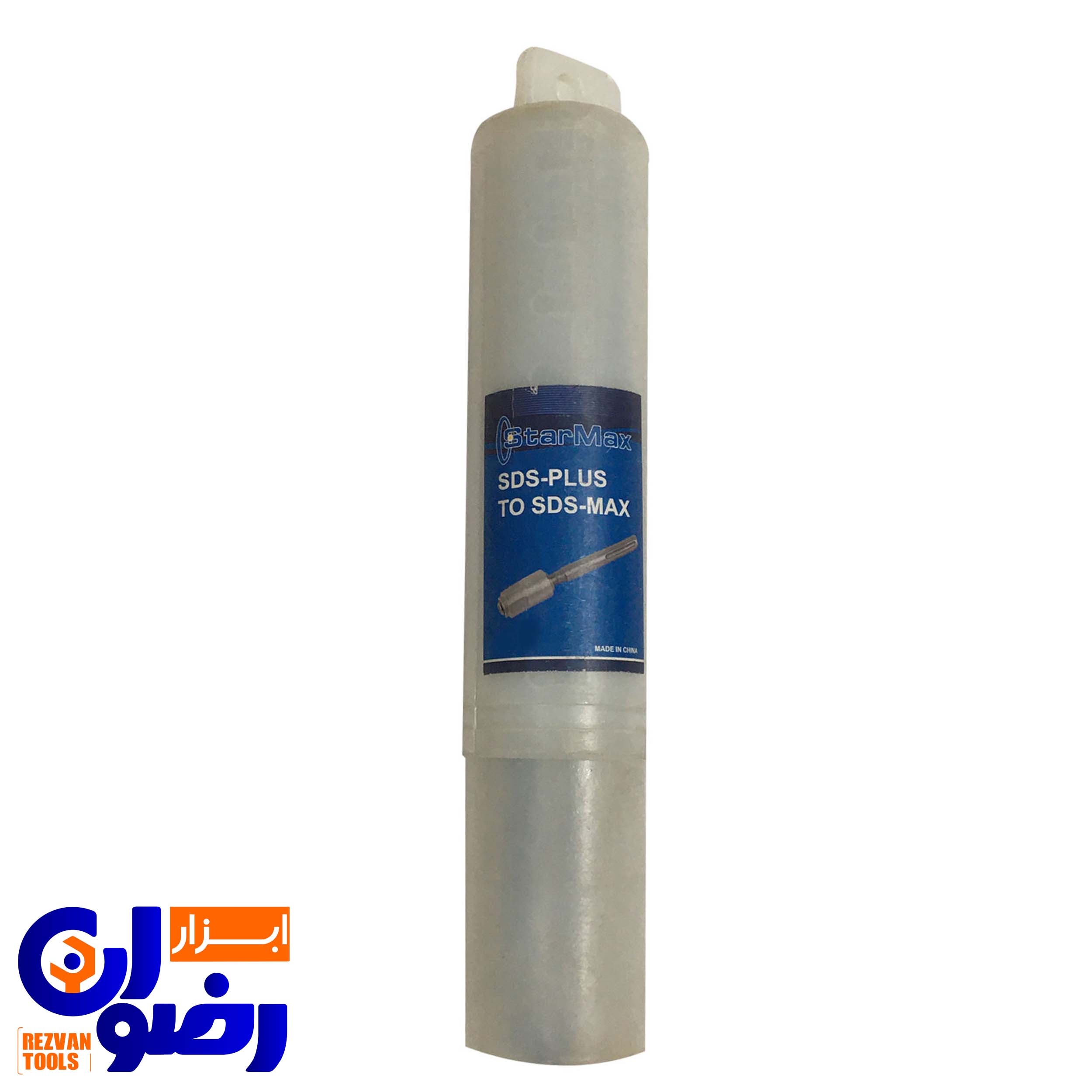

**تبدیل پنج شیار به چهار شیار** تلاش می کند فاصله میان این دو سیستم را از نظر اتصال مکانیکی پر کند.

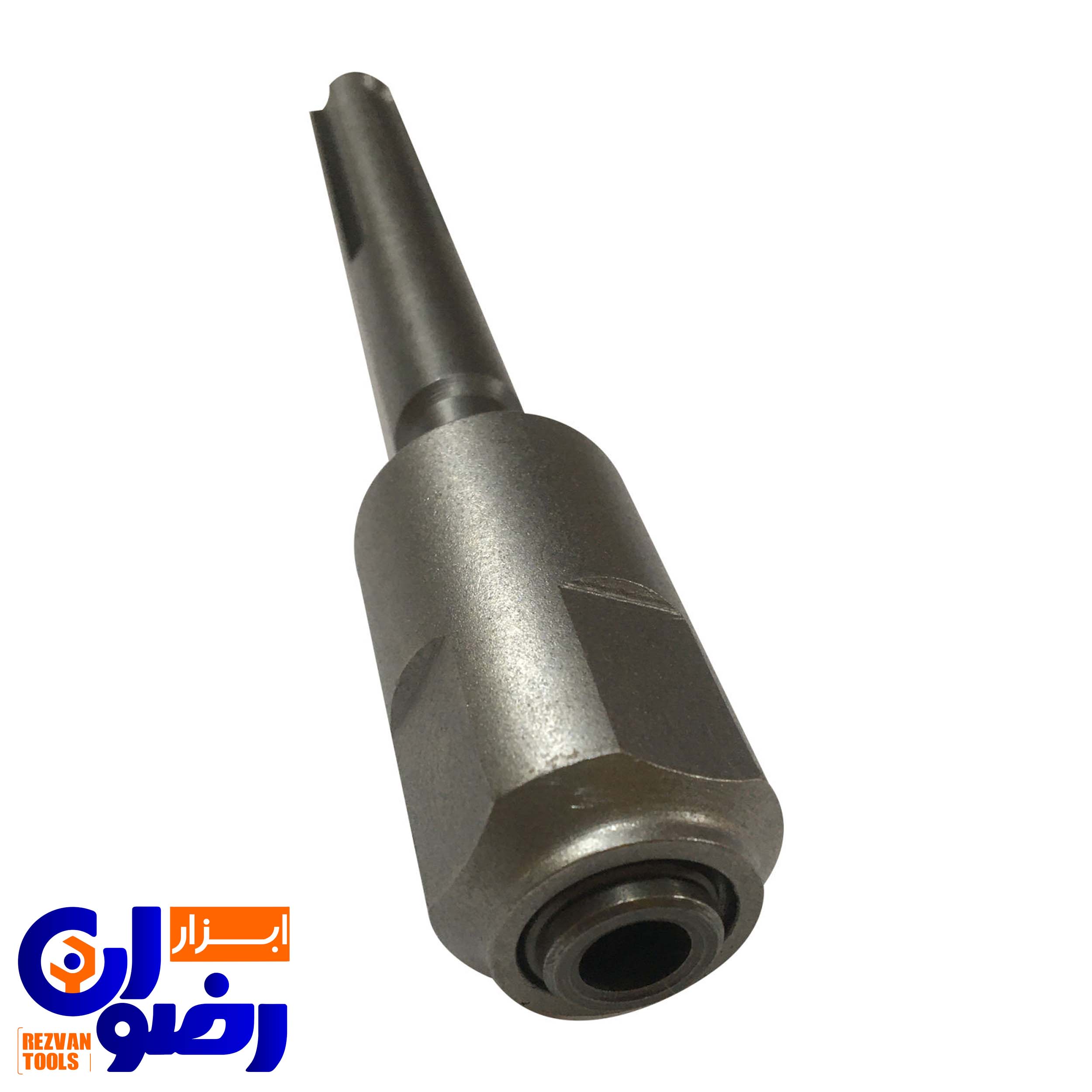

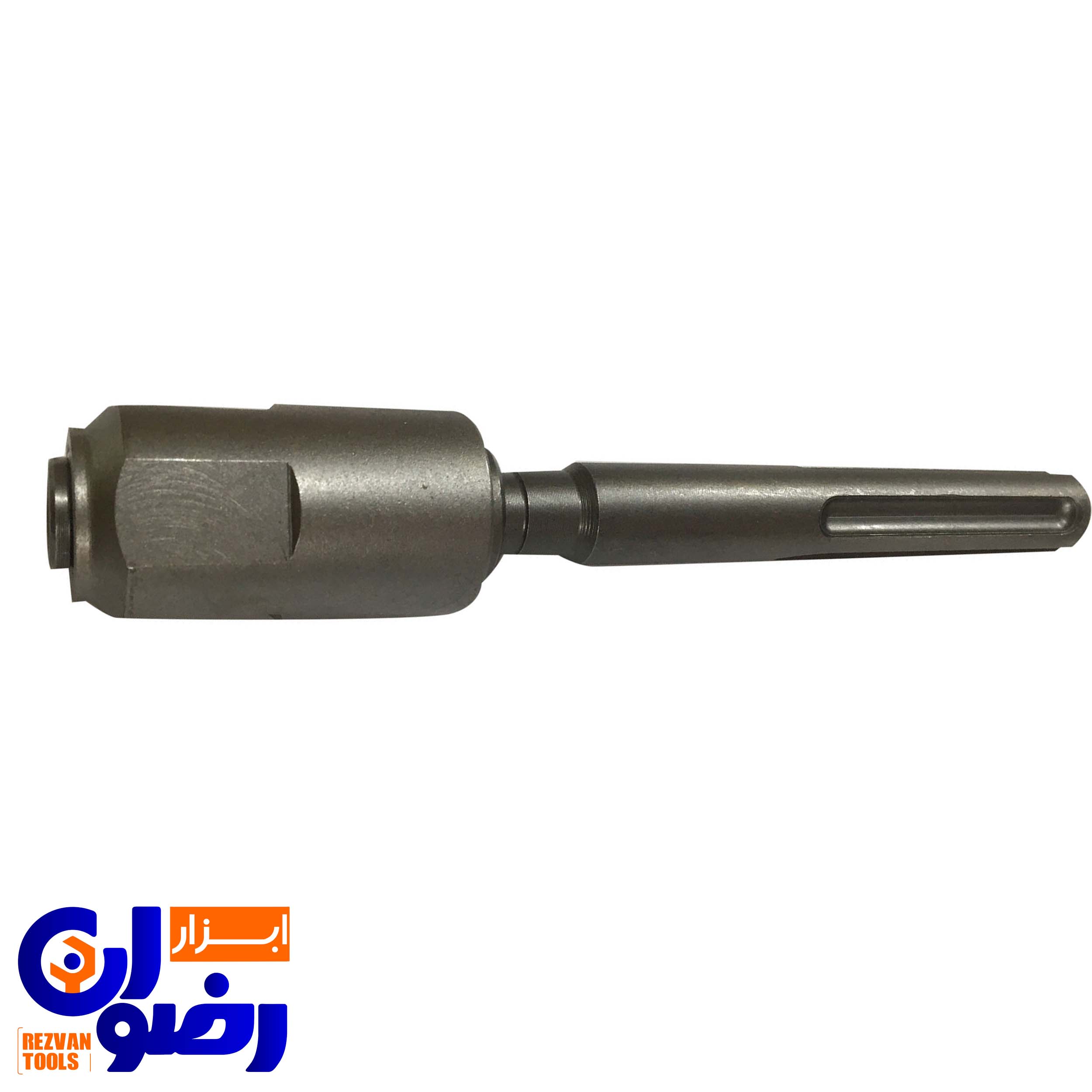

یک طرف آن برای قرار گرفتن در سیستم SDS-max طراحی شده و طرف دیگر امکان نصب متعلقات SDS-plus را فراهم می کند.
مبدل در واقع یک پل میان دو نسل ابزار است
اگر از زاویه تاریخی نگاه کنیم، تبدیل پنج شیار به چهار شیار فقط یک قطعه جانبی نیست.
این قطعه نتیجه یک واقعیت مهم در صنعت ابزار است:
**تجهیزات جدید همیشه جای تجهیزات قبلی را به طور کامل نمی گیرند.**
کارگاه ها در طول زمان تجهیزات مختلفی جمع می کنند.
یک دستگاه ممکن است برای تخریب عالی باشد و دستگاه دیگری برای سوراخکاری دقیق تر.
مبدل چگونه این تفاوت را مدیریت می کند؟
به جای اینکه تمام تجهیزات یک کارگاه تعویض شود، یک رابط می تواند بخشی از این اختلاف را پوشش دهد.
این همان مفهومی است که در بسیاری از صنایع دیگر نیز دیده می شود:
**سازگاری به جای تعویض کامل تجهیزات.**
این دیدگاه، ارزش واقعی مبدل را نشان می دهد
ارزش مبدل فقط در اندازه کوچک یا قیمت آن نیست.
ارزش واقعی آن در این است که می تواند قابلیت استفاده از تجهیزات موجود را افزایش دهد.
چهار شیار همیشه بهتر از پنج شیار نیست
گاهی کاربران تصور می کنند که چون SDS-max بزرگ تر است، بنابراین در تمام شرایط انتخاب بهتری خواهد بود.
این تصور درست نیست.
ابزار مناسب به نوع کار بستگی دارد
SDS-plus برای بسیاری از سوراخکاری های معمول بتن و مصالح ساختمانی انتخاب مناسبی است.
در مقابل، SDS-max برای عملیات سنگین تر مانند سوراخکاری های بزرگ و تخریب بتن طراحی شده است. Bosch نیز کاربرد SDS-max را برای کارهای سنگین در بتن و مصالح ساختمانی معرفی می کند.
بنابراین انتخاب رابط باید تابع کاربرد باشد
اگر کاربر برای سوراخکاری های کوچک از دستگاه بسیار سنگین استفاده کند، ممکن است فقط وزن و کنترل دشوارتر دستگاه را تجربه کند.
اگر برای تخریب سنگین از ابزار کوچک استفاده شود، مشکل برعکس خواهد بود.
مهندسی خوب یعنی انتخاب متناسب
هدف از وجود چند سیستم اتصال این نیست که یکی از آنها همیشه بر دیگری برتری داشته باشد.
هر سیستم برای شرایط مشخصی طراحی شده است.
آیا استفاده از مبدل یعنی SDS-plus می تواند تمام قدرت SDS-max را تحمل کند؟
اینجا باید یک نکته بسیار مهم را در نظر گرفت.
وجود مبدل به معنی آن نیست که هر مته SDS-plus برای هر کاری که یک دستگاه SDS-max انجام می دهد مناسب است.
محدودیت های مبدل را بشناسید
دستگاه SDS-max می تواند انرژی ضربه بسیار بالایی ایجاد کند.
اما مته SDS-plus برای کلاس کاری متفاوتی طراحی شده است.
به همین دلیل استفاده از مبدل باید مطابق مشخصات سازنده و نوع عملیات انجام شود.
منابع فنی نیز تاکید می کنند که سیستم های SDS-plus و SDS-max اساسا برای کلاس های متفاوتی از ابزار طراحی شده اند و استفاده از مبدل محدودیت هایی دارد.
مبدل جایگزین ابزار مناسب نیست
این نکته را باید همیشه به خاطر داشت.
مبدل برای افزایش سازگاری ساخته شده است، نه اینکه محدودیت های مهندسی یک مته یا دستگاه را از بین ببرد.
قبل از استفاده چه چیزی را بررسی کنیم؟
بهتر است این موارد بررسی شوند:
* نوع دستگاه
* نوع رابط دستگاه
* نوع مته
* قطر مته
* نوع عملیات
* انرژی ضربه دستگاه
* مشخصات اعلام شده توسط سازنده مبدل
چرا این موضوع برای خرید ابزار اهمیت دارد؟
شناخت تاریخچه SDS-plus و SDS-max فقط یک موضوع تئوری نیست.
این اطلاعات هنگام خرید ابزار و متعلقات می تواند جلوی یک انتخاب اشتباه را بگیرد.
ممکن است مته مناسبی داشته باشید اما رابط نامناسب باشد
گاهی کاربر مته ای دارد که از نظر قطر و جنس برای پروژه مناسب است، اما ساق آن با دستگاه موجود سازگار نیست.
در چنین شرایطی، ابتدا باید بررسی شود که آیا مبدل استاندارد و مناسب برای آن ترکیب وجود دارد یا خیر.
خرید بر اساس نام کافی نیست
هنگام خرید نباید فقط عبارت «پنج شیار» یا «چهار شیار» را ببینید.
باید سیستم دقیق اتصال را بشناسید.
SDS-plus و SDS-max را با هم اشتباه نگیریم
SDS-plus معمولا با ساق 10 میلی متری و SDS-max با ساق 18 میلی متری شناخته می شود.
تفاوت فقط در تعداد شیار نیست؛ ابعاد، طراحی رابط و کلاس کاری نیز متفاوت است.
تبدیل پنج شیار به چهار شیار از نگاه یک استادکار
اگر بخواهیم تمام بحث را از دید یک استادکار ساده کنیم، ماجرا این گونه است:
یک دستگاه قوی در اختیار دارید.
اما مته مورد نیاز شما برای همان دستگاه ساخته نشده است.
به جای خرید یک دستگاه جدید، می توانید بررسی کنید که آیا یک مبدل استاندارد برای ایجاد سازگاری وجود دارد یا خیر.
مزیت اصلی چیست؟
مهم ترین مزیت، **انعطاف پذیری بیشتر در استفاده از تجهیزات موجود** است.
چه زمانی خرید مبدل منطقی تر می شود؟
زمانی که:
* دستگاه SDS-max از قبل در اختیار شما است.
* گاهی به متعلقات SDS-plus نیاز پیدا می کنید.
* مته چهار شیار مناسبی در اختیار دارید.
* خرید دستگاه دوم توجیه اقتصادی ندارد.
* مبدل مورد نظر از نظر مشخصات فنی با تجهیزات شما سازگار است.
چه زمانی بهتر است دستگاه مناسب تهیه شود؟
اگر قرار است به صورت مداوم و حرفه ای از مته های SDS-plus استفاده کنید، ممکن است استفاده از یک دستگاه SDS-plus اختصاصی گزینه مناسب تری باشد.
در چنین شرایطی، مبدل باید به عنوان ابزار افزایش انعطاف پذیری دیده شود، نه جایگزین همیشگی یک دستگاه تخصصی.
خرید تبدیل پنج شیار به چهار شیار از ابزار رضوان
برای کاربری که به دنبال **تبدیل پنج شیار به چهار شیار** است، مهم ترین موضوع فقط خرید یک قطعه نیست؛ بلکه باید مبدلی انتخاب شود که با دستگاه و نوع کار مورد نظر هماهنگ باشد.
در **ابزار رضوان** می توانید در کنار تبدیل های مورد نیاز، انواع مته، متعلقات سوراخکاری و تجهیزات مرتبط با ابزارهای برقی را بررسی کنید.
قبل از خرید تبدیل چه اطلاعاتی داشته باشیم؟
پیشنهاد می شود قبل از انتخاب محصول این موارد را مشخص کنید:
دستگاه شما چه نوع رابطی دارد؟
اگر دستگاه شما SDS-max است، باید مبدلی متناسب با همین سیستم انتخاب شود.
مته شما چه نوع ساقی دارد؟
اگر مته دارای ساق SDS-plus است، خروجی مبدل باید با آن هماهنگ باشد.
کاربرد شما چیست؟
سوراخکاری سبک، سوراخکاری بتن، کار نصب یا عملیات سنگین هر کدام شرایط متفاوتی دارند.
جمع بندی؛ یک قطعه کوچک با یک داستان بزرگ
داستان **تبدیل پنج شیار به چهار شیار** در حقیقت داستان یک مبدل ساده نیست.
این قطعه نتیجه چند دهه تکامل ابزارهای چکشی است.
ابتدا نیاز به انتقال بهتر انرژی و تعویض سریع مته وجود داشت. سپس SDS-plus برای یک کلاس از ابزارها توسعه پیدا کرد. با افزایش قدرت دستگاه ها، سیستم SDS-max برای ابزارهای بزرگ تر شکل گرفت. Bosch در منابع خود توسعه SDS-plus را به سال 1975 و SDS-max را به سال 1985 نسبت می دهد.
بعد از شکل گیری این دو کلاس، یک نیاز طبیعی ایجاد شد:
**چگونه می توان از برخی متعلقات یک سیستم روی دستگاه سیستم دیگر استفاده کرد؟**
پاسخ، در موارد مناسب، مبدل است.
بنابراین می توان گفت **تبدیل پنج شیار به چهار شیار یک پل میان دو سیستم متفاوت است؛ پلی که برای افزایش انعطاف پذیری تجهیزات ساخته شده، نه برای تغییر ماهیت دستگاه.**
اگر به دنبال خرید تبدیل پنج شیار به چهار شیار هستید، انتخاب خود را بر اساس نوع رابط دستگاه، نوع مته، کاربرد و مشخصات فنی انجام دهید تا از تجهیزات موجود خود بیشترین استفاده را ببرید.
